實用新型涉及一種流體控制閥門，提供一種結構簡單、啟閉操縱控制方便、可滿足不同操作高度要求的閥桿加長球閥，包括閥體、球體閥芯、閥桿及開啟裝置，所述閥體上沿軸向部分設有進水口與出水口,所述球體閥芯可旋轉的安裝在閥體進水口與出水口之間,所述閥體上側壁延伸一閥桿支座，所述閥桿的一端穿過閥體上側壁的閥桿支座與球體閥芯相連，所述閥桿遠離球體閥芯的那一自由端上還設有加長桿，所述開啟裝置設于加長桿的自由端上。

　技術領域

　本實用新型涉及一種流體控制閥門，特別涉及一種閥桿加長全焊接球閥。

　背景技術

　全焊接球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。一般做開關或切斷閥使用，其特點是流體阻力小，開關方便，廣泛應用于民用領域以及石油、化工等工業領域中。

  全焊接球閥的常見結構包括閥體、閥蓋、球體閥芯、閥桿及轉動手把，轉動手把設于閥桿的自由端上起打開球體閥芯或關閉球體閥芯的作用，傳統的球閥由于閥門的生產成型、外觀及裝配等約束了閥門的中心高，決定了轉動手把的安裝位置，如遇到安裝管道與操作位置有特別要求時則無法滿足安裝要求，經常出現球閥啟閉操縱控制不方便的現象，影響球閥的使用效果。

　實用新型內容

　針對上述問題，本實用新型提出一種結構簡單、啟閉操縱控制方便、可滿足不同操作高度要求的閥桿加長球閥

　為解決此技術問題，本實用新型采取以下方案：一種閥桿加長球閥，包括閥體、球體閥芯、閥桿及開啟裝置，閥體上沿軸向部分設有進水口與出水口,球體閥芯可旋轉的安裝在閥體進水口與出水口之間,閥體上側壁延伸一閥桿支座，閥桿的一端穿過閥體上側壁的閥桿支座與球體閥芯相連，閥桿遠離球體閥芯的那一自由端上還設有加長桿，開啟裝置設于加長桿的自由端上。

　進一步改進的是：閥桿與加長桿一體成型制得且加長桿的直徑小于閥桿的直徑，兩者同軸呈階梯狀布置。閥桿與閥體上側壁的閥桿支座之間設有90度啟閉限位裝置。所述90度啟閉限位裝置為：閥體上側壁閥桿支座的自由端沿徑向方向上開設一90度限位槽，閥桿與閥桿支座90度限位槽相對應的圓周外側壁上延伸一凸柱。

　進一步改進的是：閥體上側壁閥桿支座上還套設閥桿防護套筒。閥桿與閥體上側壁的閥桿支座之間設有至少一個O型密封圈。

　通過采用前述技術方案，本實用新型的有益效果是：本新型球閥，閥桿遠離球體閥芯的那一自由端上還設有加長桿，開啟裝置設于加長桿的自由端上，加長桿可根據實際需要設置，可滿足不同操作高度的需求，其結構簡單、使用靈活方便，遇到安裝管道與操作位置有特別要求時仍可滿足安裝要求，不會出現球閥啟閉操縱控制不方便的現象;進一步改進是：閥桿與閥體上側壁的閥桿支座之間設有90度啟閉限位裝置,使得閥桿只能在90度限位槽內做旋轉，從而準確迅速的實現球閥的開啟與關閉，使用時極為方便。

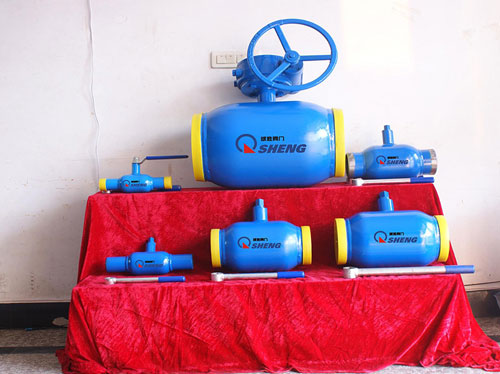

關鍵詞：加長桿全焊接球閥 全焊接球閥
